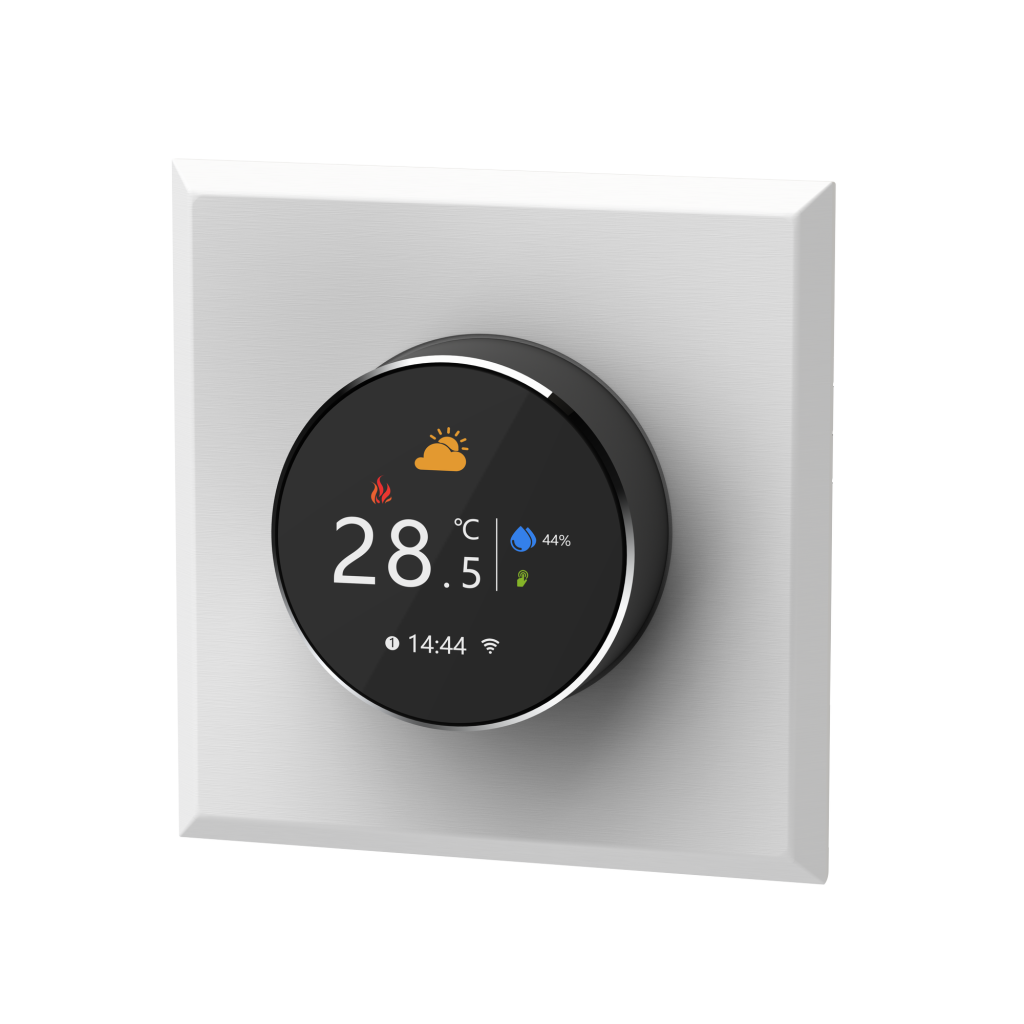

Wi-Fi Терморегулятор теплого пола
Терморегулятор RE‑3335 предназначен для управления электрическими системами тёплого пола, кабельным и плёночным обогревом, а также инфракрасными панелями в жилых, коммерческих и общественных помещениях.
Поддерживает подключение к Wi‑Fi 2,4 ГГц и управление через мобильное приложение Rubetek Home, что позволяет устанавливать комфортный режим обогрева дистанционно.
Принцип работы
Устройство измеряет температуру встроенным или внешним NTC‑датчиком
3950 10 кОм и, сравнивая значение с заданным, включает или отключает питание тёплого пола.
Доступны режимы:
In (датчик воздуха) — учитывается температура воздуха в помещении;
Ou (датчик пола) — учитывается температура поверхности пола, что отлично подходит при использовании электрического обогрева полов;
AL (комбинированный) — основной контроль осуществляется по температуре воздуха, но с ограничением по максимальной и минимальной температуре пола.
Возможности
Что можно подключить?
Кабельный тёплый пол ≤3 кВт
Плёночный инфракрасный пол
Инфракрасные панели
Нагревательные маты
Внимание!
Перед монтажом обесточьте электросеть и убедитесь в наличии УЗО ≤30 мА.
Проверьте соответствие нагрузки: максимальный ток — 16 А.
Во влажных зонах установка должна производиться в коробку класса IP44.
Рекомендуемое сечение проводников: нагрузка до 2 кВт — 2×1,5 мм², свыше 2 кВт — 2×2,5 мм².

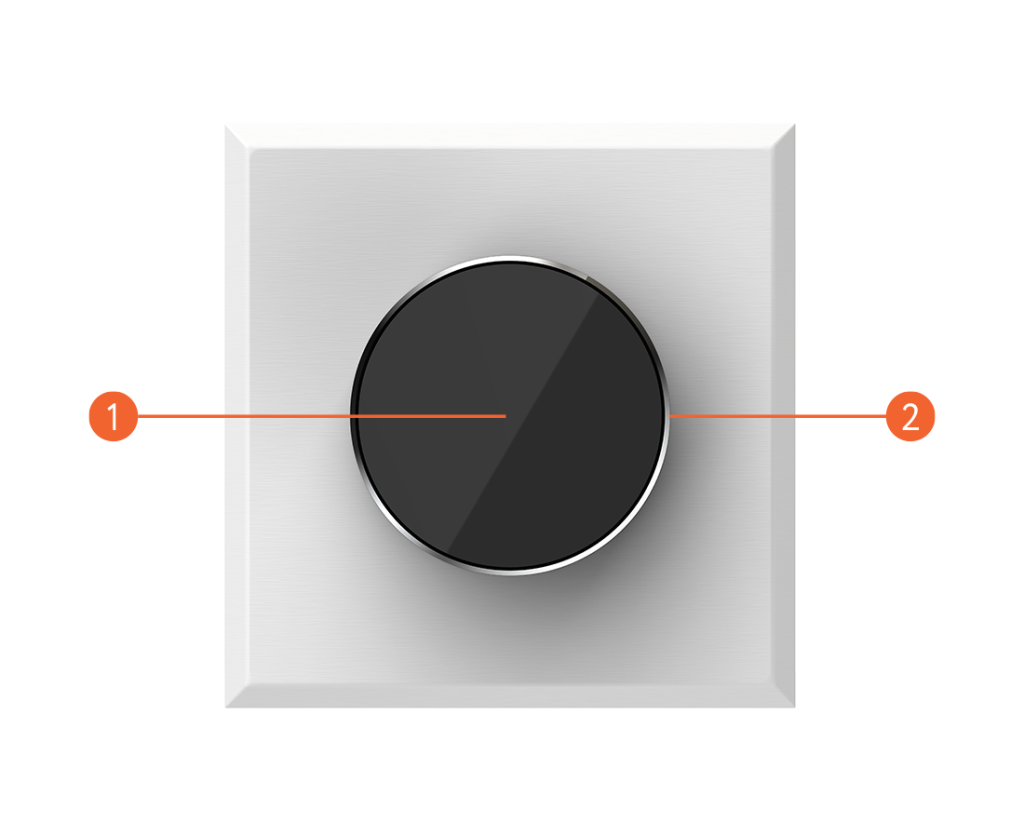

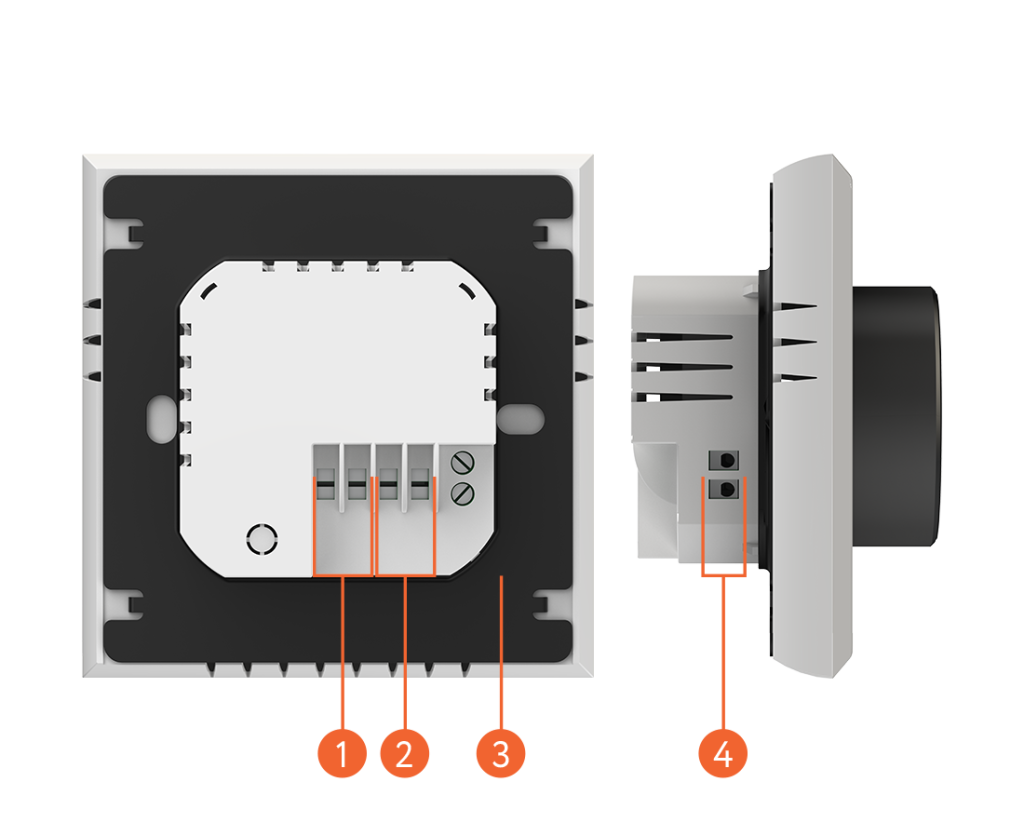

Внешний вид
Монтаж
- Убедитесь, что электрическая сеть, к которой вы собираетесь подключить Терморегулятор, обесточена. Соблюдайте технику безопасности!
- Терморегулятор подходит для монтажной коробки 86×86 мм или Ø60 мм. Рекомендуется коробка увеличенной глубины (>40 мм).
- Подключите провода питания, нагрузки и внешнего датчика температуры как показано на схеме ниже.

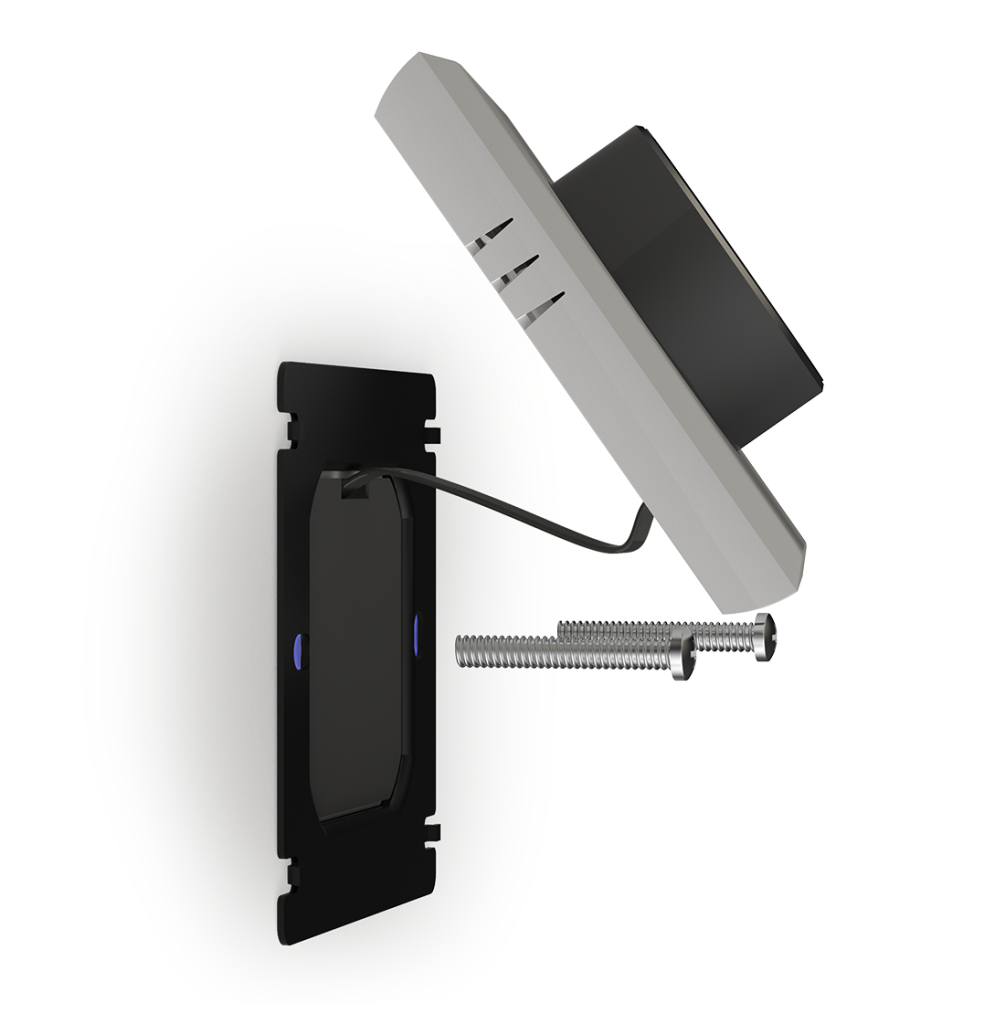

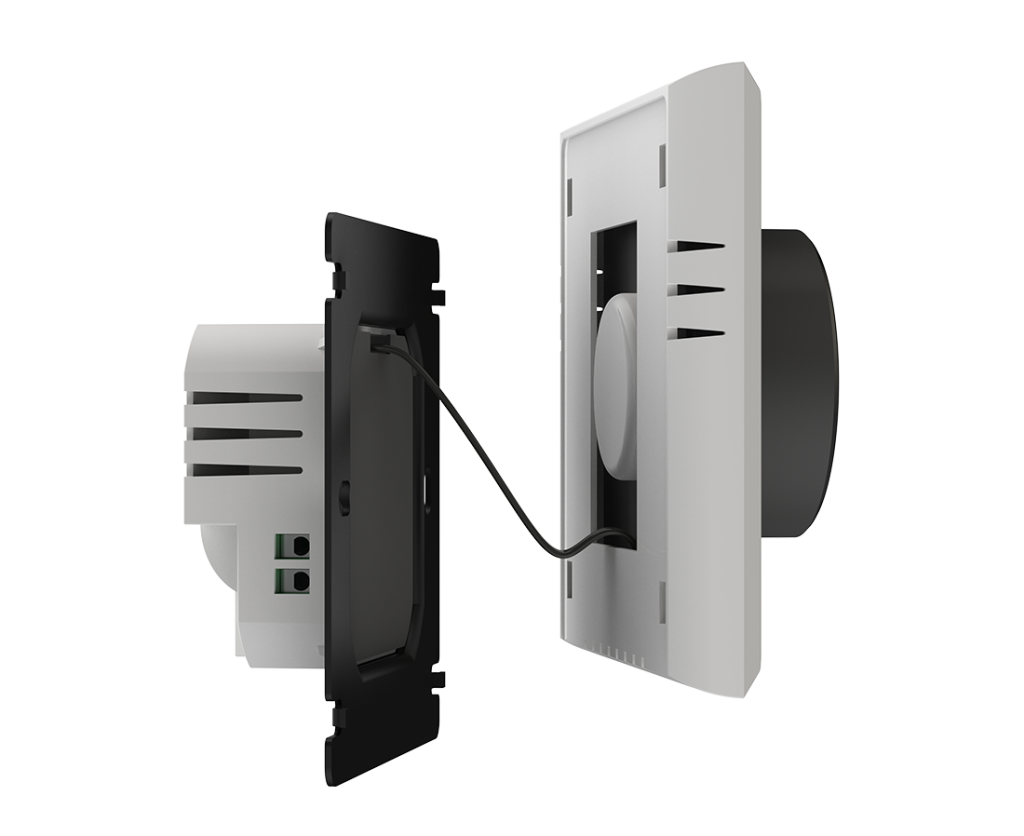

- Снимите фронтальную панель с монтажной пластины. Будьте осторожны, чтобы не повредить шлейф, соединяющий панель с главной платой Терморегулятора.
- Закрепите монтажную пластину в коробке двумя винтами.
- Верните фронтальную панель на место, надев её на монтажную пластину.
Важно!
Устройства rubetek могут подключаться к беспроводной сети только на частоте 2,4 ГГц. Перед установкой проверьте настройки вашего
маршрутизатора (роутера).
После добавления устройства в мобильное приложение необходимо обновить его ПО до последней версии. Это можно сделать зайдя в настройки устройства -> Об устройстве.
Мобильное приложение
Скачайте и установите приложение rubetek из App Store или RuStore.
Можете воспользоваться QR-кодом ниже:
Для работы с приложением создайте учётную запись. Она необходима, чтобы ваш Дом работал на любом устройстве, и все индивидуальные настройки были одинаковыми.
Добавление в приложение
- Откройте приложение rubetek

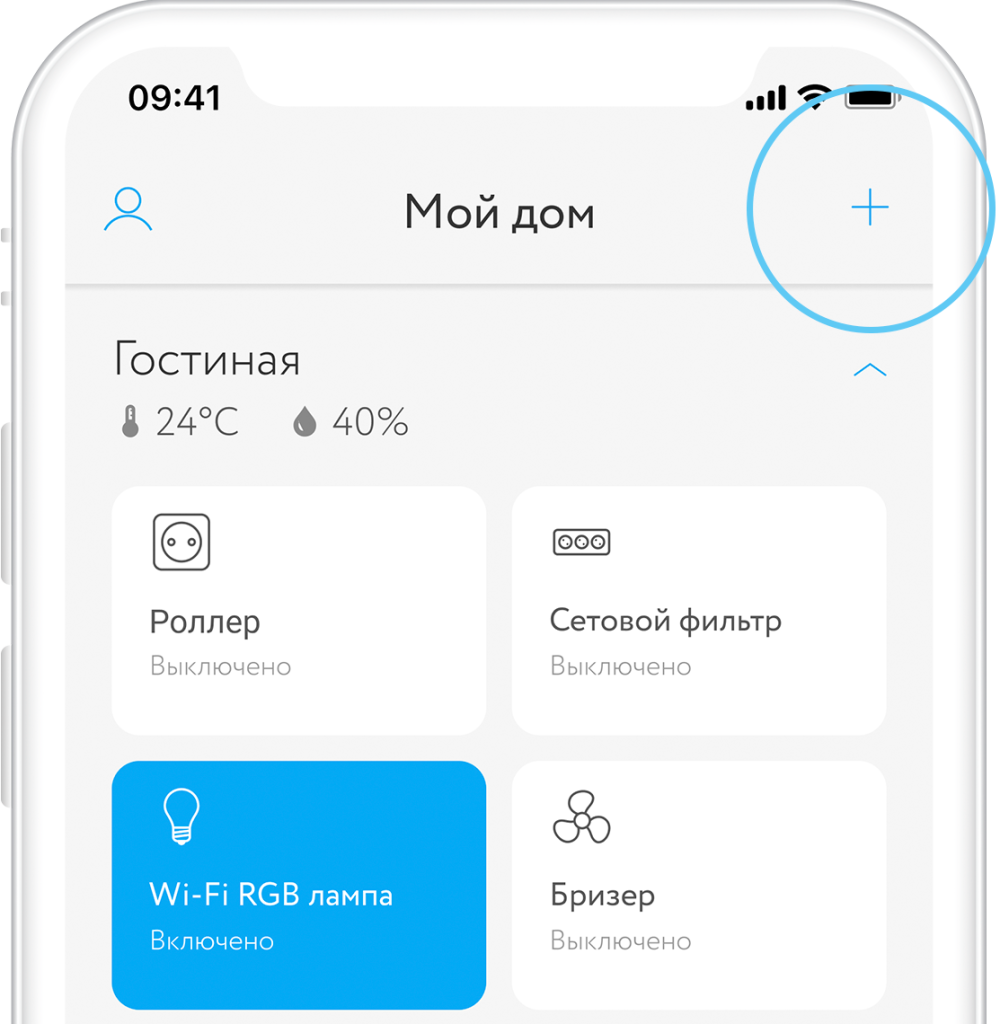

- Нажмите на «+» в верхнем правом углу главного экрана

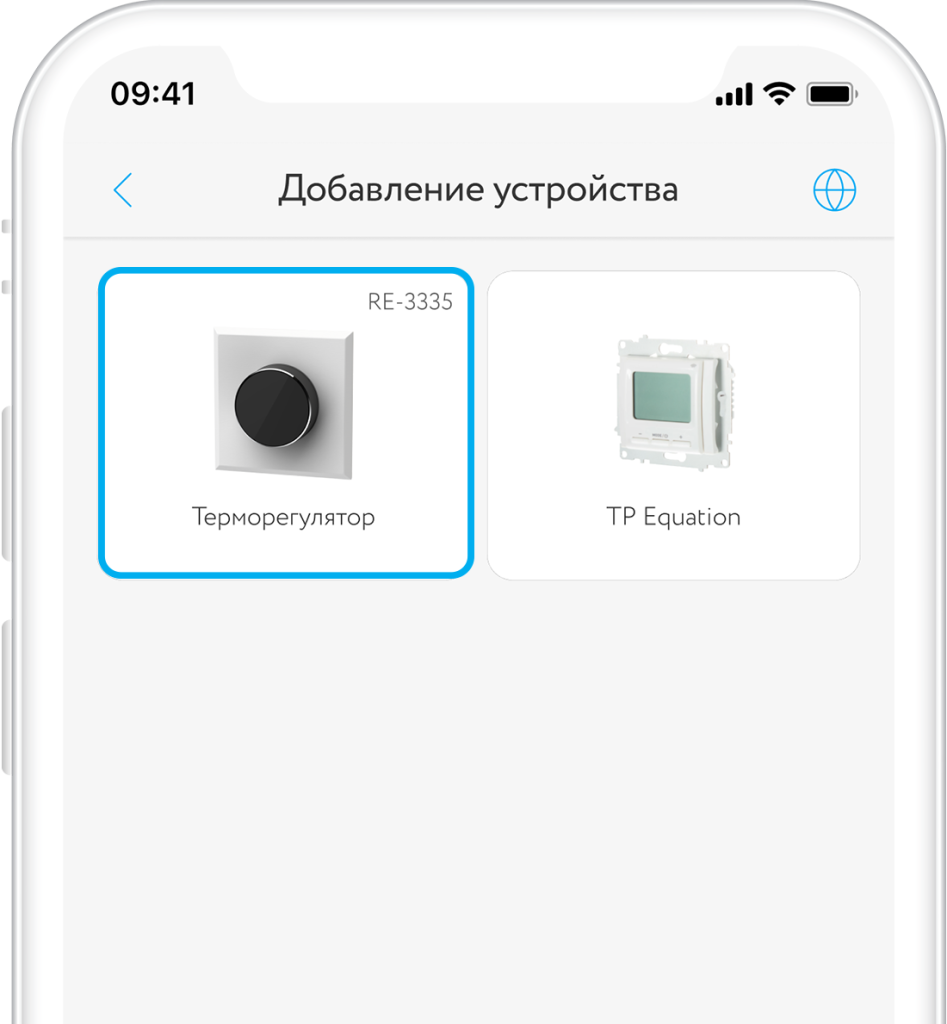

- Выберите раздел «Климат» -> «Терморегулятор» -> «Терморегулятор RE-3335»:

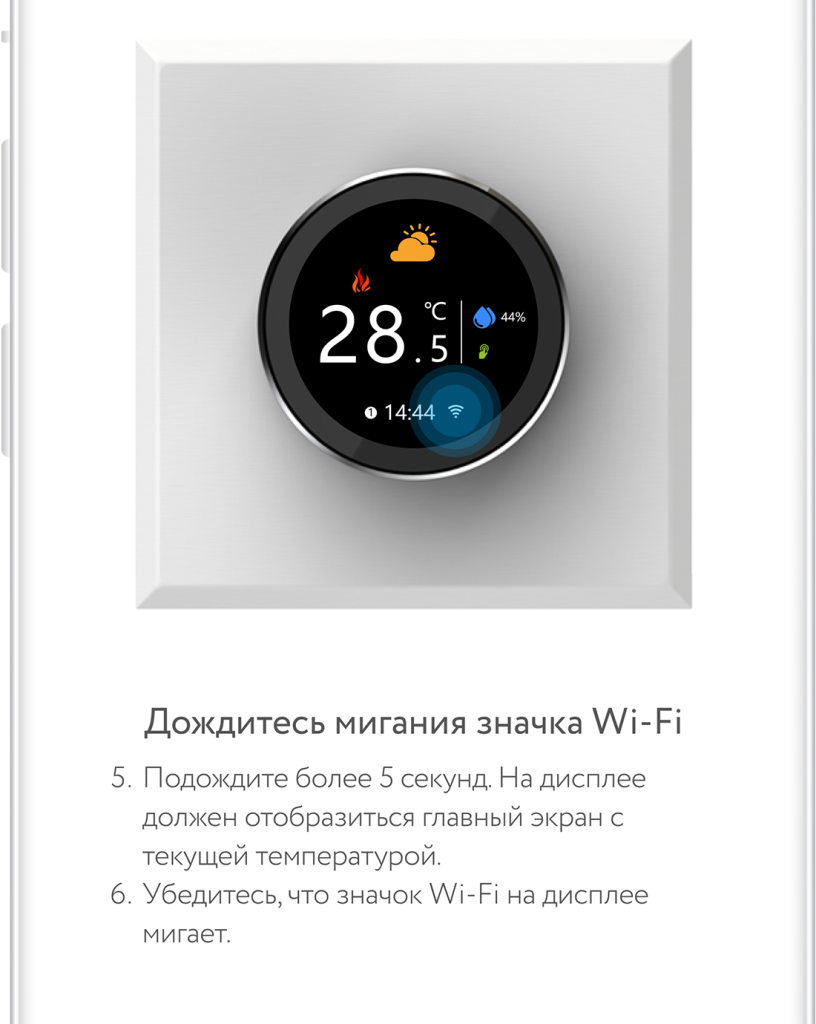

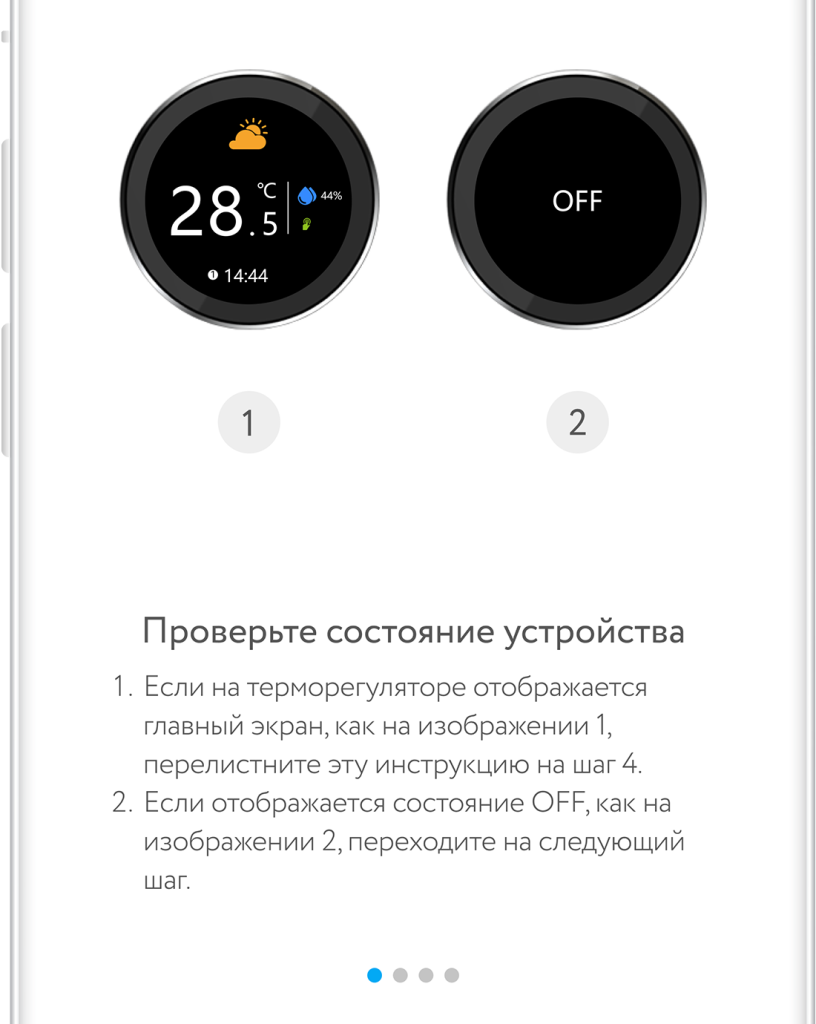

- В зависимости от состояния дисплея устройства, выберите соответствующий шаг в мобильном приложении.
- Следуя инструкции в приложении, подключите устройство к домашней сети Wi-Fi.

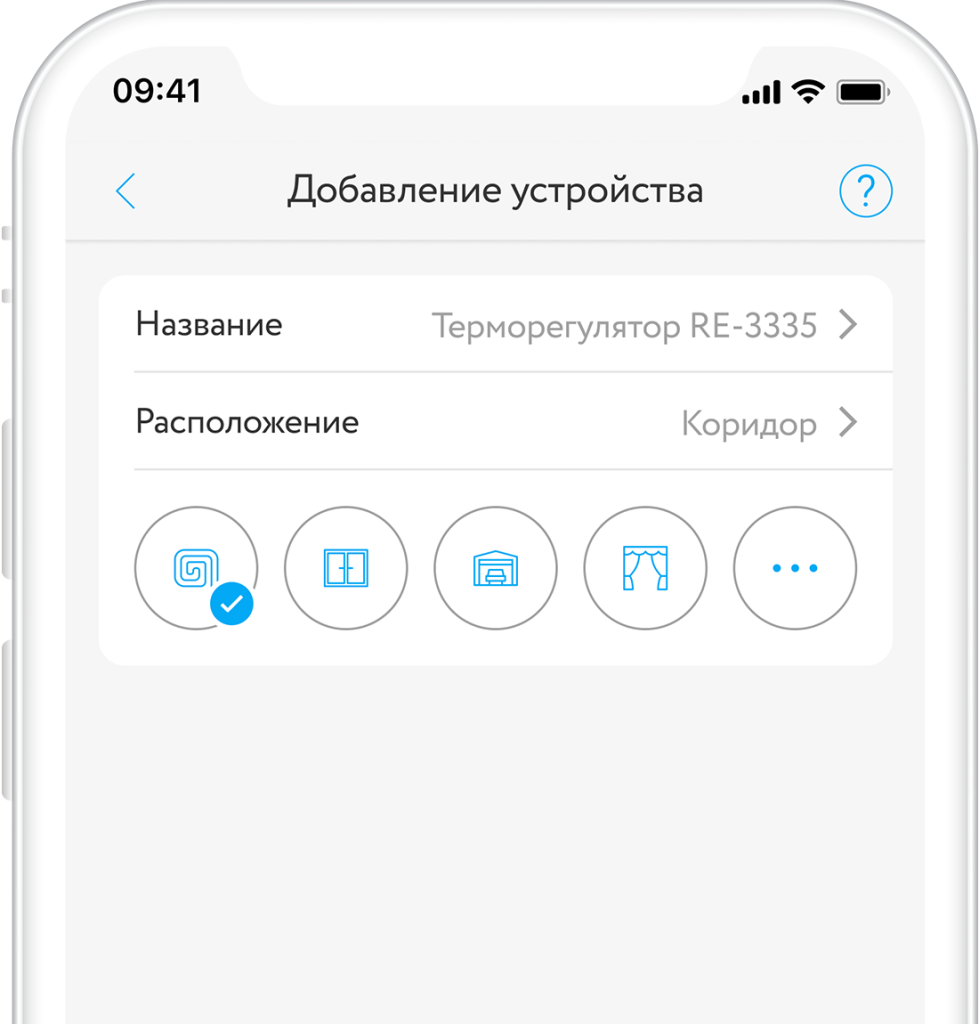

- Установите название устройства и комнату расположения.
Интерфейс приложения
Интерфейс устройства

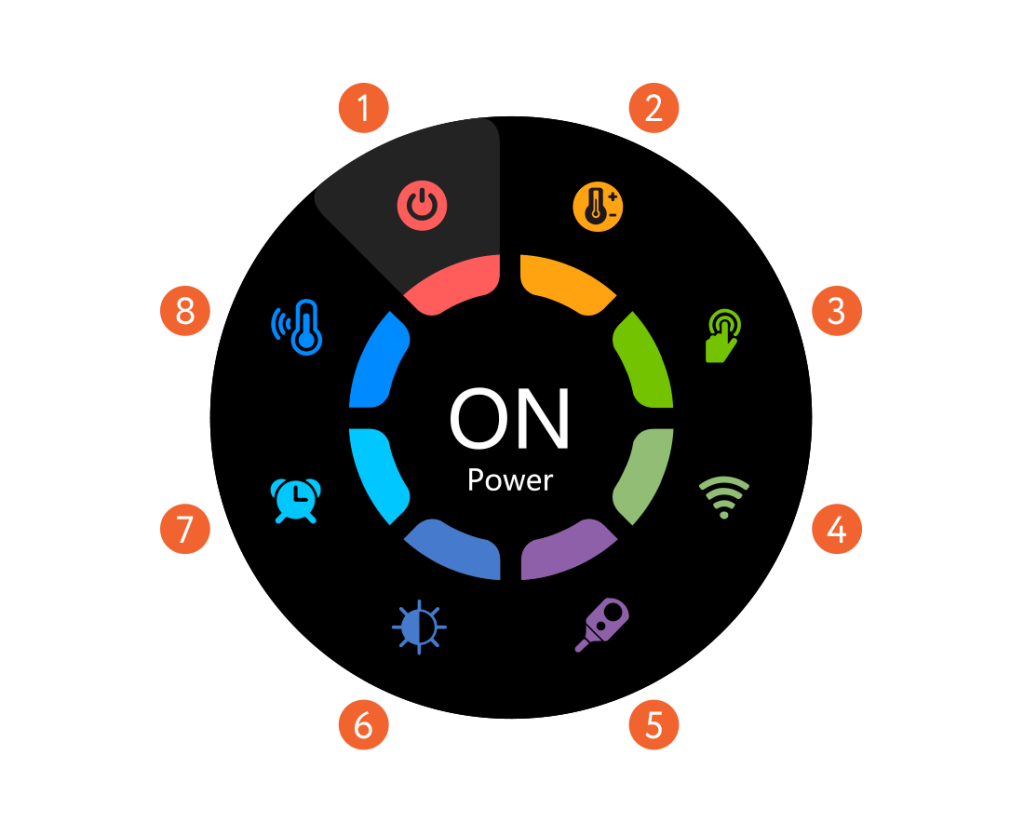

Перемещение по пунктам меню устройства осуществляется путём поворота управляющего кольца и подтверждения выбора нажатием центральной кнопки.
ON – отопление активно;
OFF – термостат выключен.
Уровень «0» — дисплей полностью выключен.
Manual — полностью ручное управление;
Scheddive — включение и выключение отопления по расписанию;
Temporary Manual — если настроена работа по расписанию, температура, установленная в ручном режиме, будет держаться до следующей её смены по расписанию;
Holiday — терморегулятор будет работать на заданной температуре установленное количество дней, вне зависимости от расписания.
Постоянно горит — подключён к сети;
Быстро мигает — в режиме сопряжения с сетью.
Рекомендуется произвести калибровку после первых 30 минут работы.
In — встроенный датчик температуры;
Ou — внешний датчик температуры;
AL — встроенный контролирует нагрев, внешний ограничивает максимальную температуру пола.
Настройки

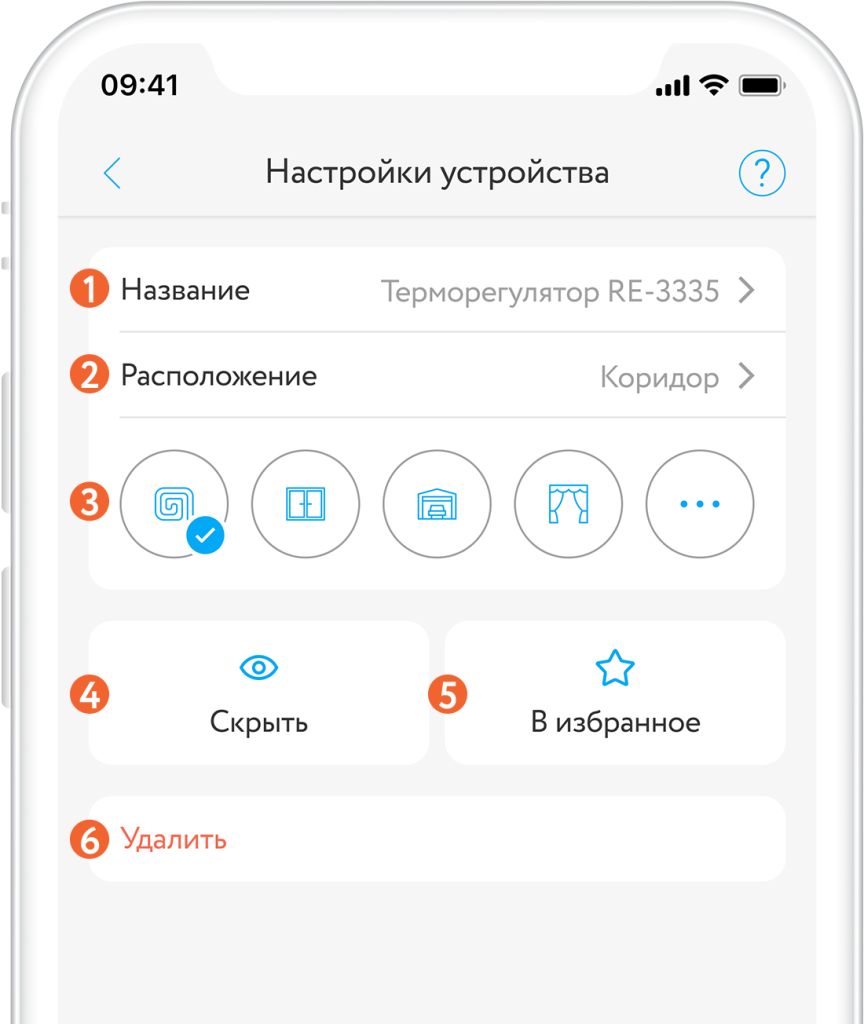

Чтобы открыть настройки Терморегулятора, нажмите и удерживайте его плитку на главном экране.
Шторка управления
Чтобы открыть шторку управления Терморегулятором, нажмите и удерживайте его плитку на главном экране.
Группировка

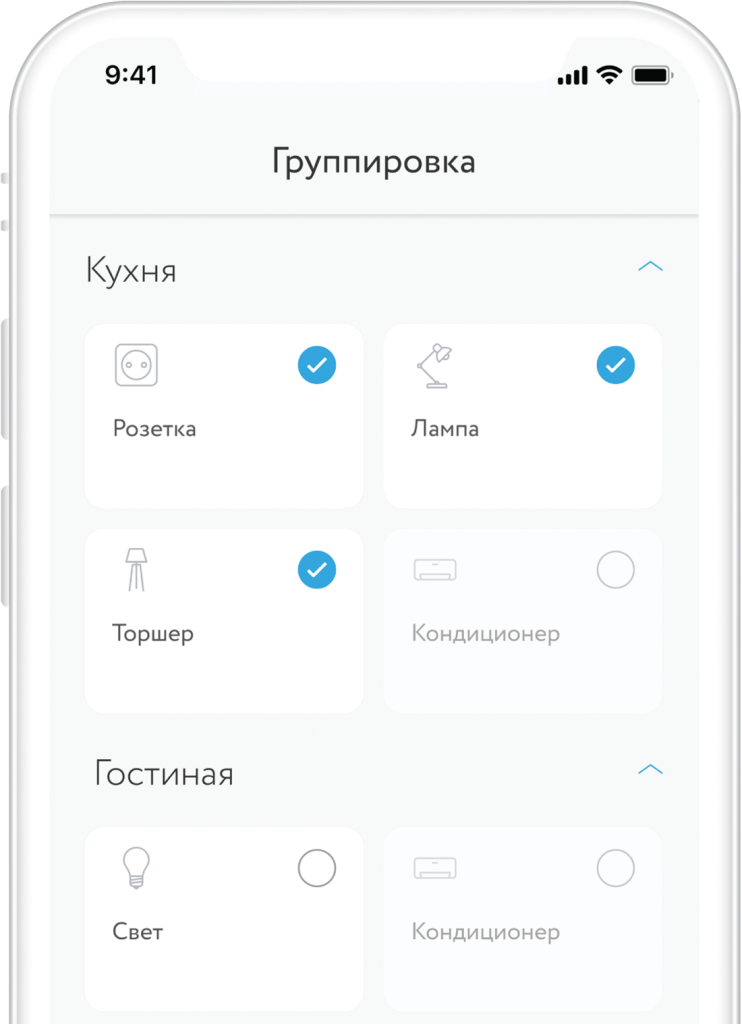

Объединяйте однотипные устройства в группы и управляйте ими одновременно. Для того чтобы создать новую группу, нажмите на «+» в верхнем правом углу главного экрана и выберите «Создать группу».

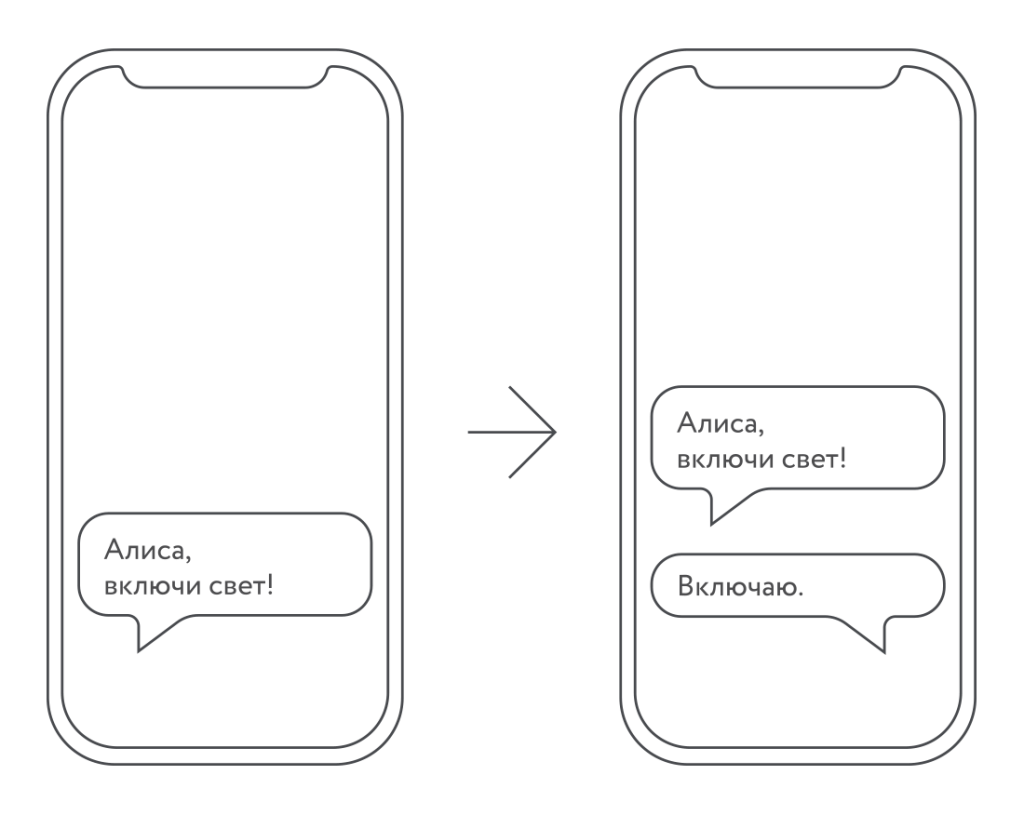

Голосовое управление
Терморегулятор управляется не только через приложение в телефоне, но и с помощью голосовых помощников. С голосовым помощником вам достаточно сказать: «Дома холодно» и Терморегулятор включит тёплый пол.
Для управления голосом используйте умные колонки Яндекс Станция. Привязка устройства осуществляется в мобильном приложении производителя колонки путём объединения учетных записей.
